REF 520
Módulo NE555 Gerador de Pulso Frequência PWM
O Módulo gera na saída uma onda quadrada, e você pode ajustar a frequência utilizando o potenciômetro existente na placa.
CARACTERÍSTICAS:
Gerador um pulso ajustável
Saída com indicação de LED
Frequência de saída ajustável
Ajustando o ciclo de trabalho vai mudar a freqüência
Ideal para desenvolvimento experimental
Trimpots multivoltas integrados
Possibilita modificar o “duty cycle”
Perfurações para fixação
Modelo: YL-107
Chip Principal NE555
Tensão: 5 a 12V DC
Corrente de operação máx.: 200mA
Amplitude de saída: 4,2V V-PP a 11,4V V-PP (dependendo da tensão)

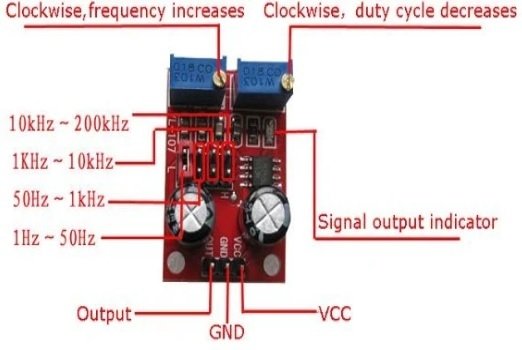

Frequências selecionáveis: 1Hz ~ 50Hz; 50Hz ~ 1kHz; 1KHz ~ 10kHz ; 10kHz ~ 200kHz
Dimensões (CxLxA): 31x22x14,6mm
Peso: 6g
Acompanha:
01 - Módulo NE555 Gerador de Pulso Frequência PWM
